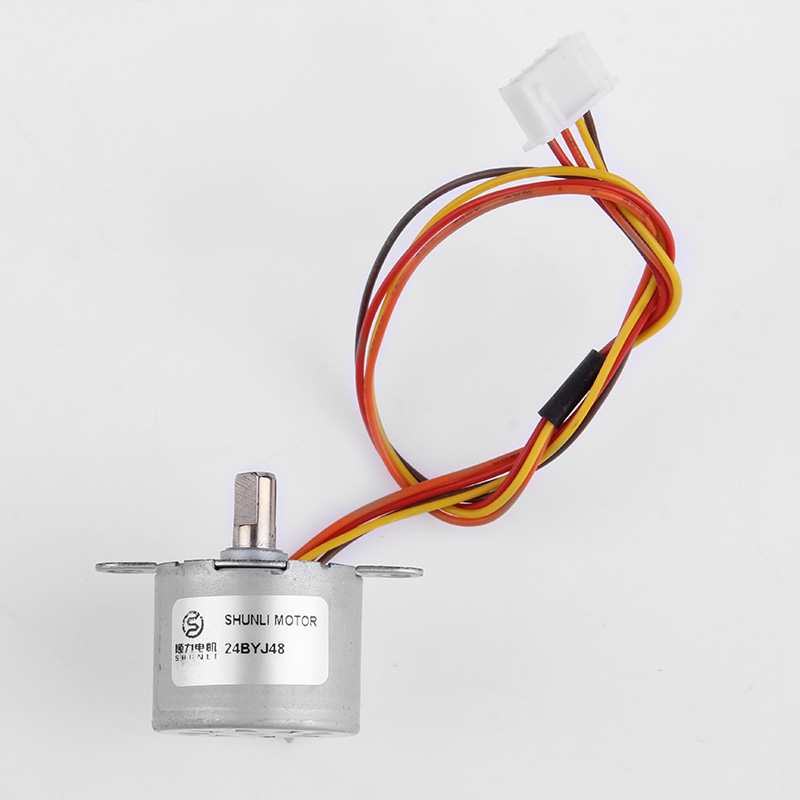

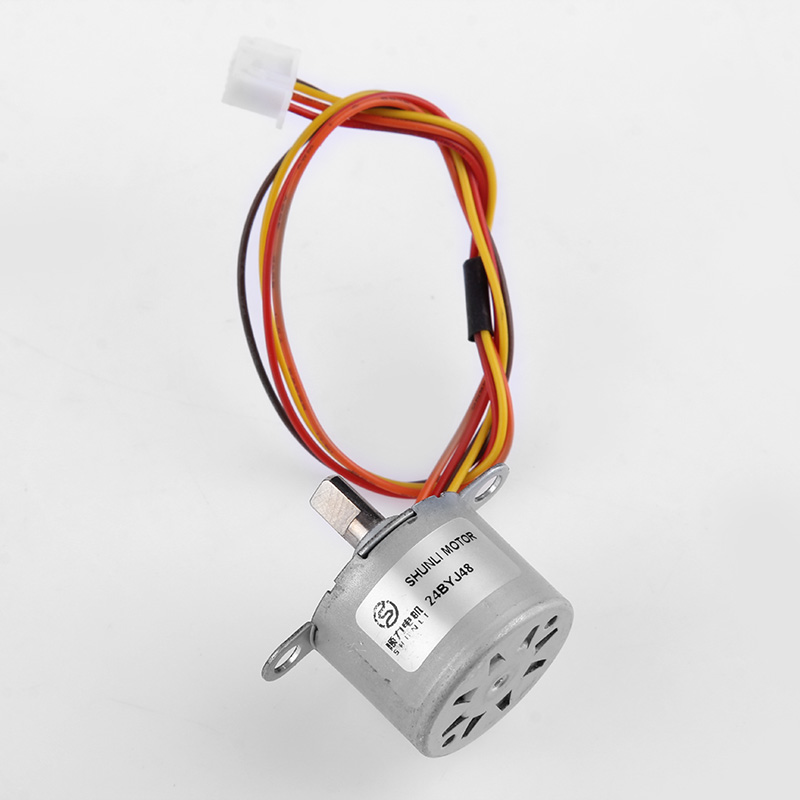

小微型电机24BYJ48

型号:24BYJ48

详情介绍

产品外形图



齿轮箱技术参数 Gearbox Technical Date

 级数

Number of stages

1 stages

reduction

2 stages

reduction

3 stages

reduction

4 stages

reduction

5 stages

reduction

 减速比

Ratio

4K / 4.75K  16K / 19K / 22.6K  64K / 74K / 90K / 107K

256K / 304K / 361K /

 429K / 509K

1024K / 1216K / 1444K /

 1715K / 2036K /  2418K

  齿轮箱长度

Gearbox Length “L”(mm)

13.3 16.8 20.3 23.8 27.3

  最大额定可承载扭力

Max. Rated Torque

1.0 Kgf.cm 2.0 Kgf.cm 4.0 Kgf.cm 4.0 Kgf.cm 4.0 Kgf.cm

   最大破坏扭力

Max. Gear Breaked Torque

3.5 Kgf.cm 6.5 Kgf.cm 12.5 Kgf.cm 12.5 Kgf.cm 12.5 Kgf.cm

  效率

Gearbox Efficiency

80%~90% 70%~80% 60%~70% 50%~60% 40%~50%

齿轮箱电机技术参数 Gearmotor Technical Date

齿轮箱电机型号

Gearmotor Model

减速比

Ratio

额定电压

Rated Voltage (V)

空载状态 No-Load 额定状态 Rated 堵转状态 Stall
转速Speed 电流Current 转速Speed 电流Current 扭力Torque 电流Current 扭力Torque
RPM mA RPM mA N.m / Kgf.cm mA N.m / Kgf.cm
GMP22M180-64K 1 : 64 6 VDC 90  90 75  300 0.08 / 0.8  1100 0.35 / 3.5
GMP22M180-256K 1 : 256 6 VDC 28  150 22.5  450 0.22 / 2.2  1550 1.2 / 12

单体直流电机技术参数 PMDC MOTOR Technical Date

单体直流电机型号

PMDCMOTOR Model

额定电压

Rated Voltage (V)

空载状态 No-Load 额定状态 Rated 堵转状态 Stall
转速Speed 电流Current 转速Speed 电流Current 扭力Torque 电流Current 扭力Torque
RPM mA RPM mA mN.m / gf.cm mA mN.m / gf.cm
FF-180065800 6 VDC 5800  60 4750  260 2.0 / 20  1020 10.8 / 108
FF-180067200 6 VDC 7200  70 5750  320 2.0 / 20  1500 12 / 120

曲线图
